在精密给药领域，剂量精度是衡量笔式注射器性能的黄金标准，直接关系到患者的用药安全与疗效。然而，高达±5%甚至更严苛的精度要求，绝非仅靠制造工艺控制就能实现。真正的精度源于设计源头——特别是活塞驱动机构这一将用户操作转化为精准药液输送的核心模块。本文将深入剖析如何从设计阶段定义关键参数，并系统性地开展早期风险评估，为打造高可靠性注射笔奠定基石。

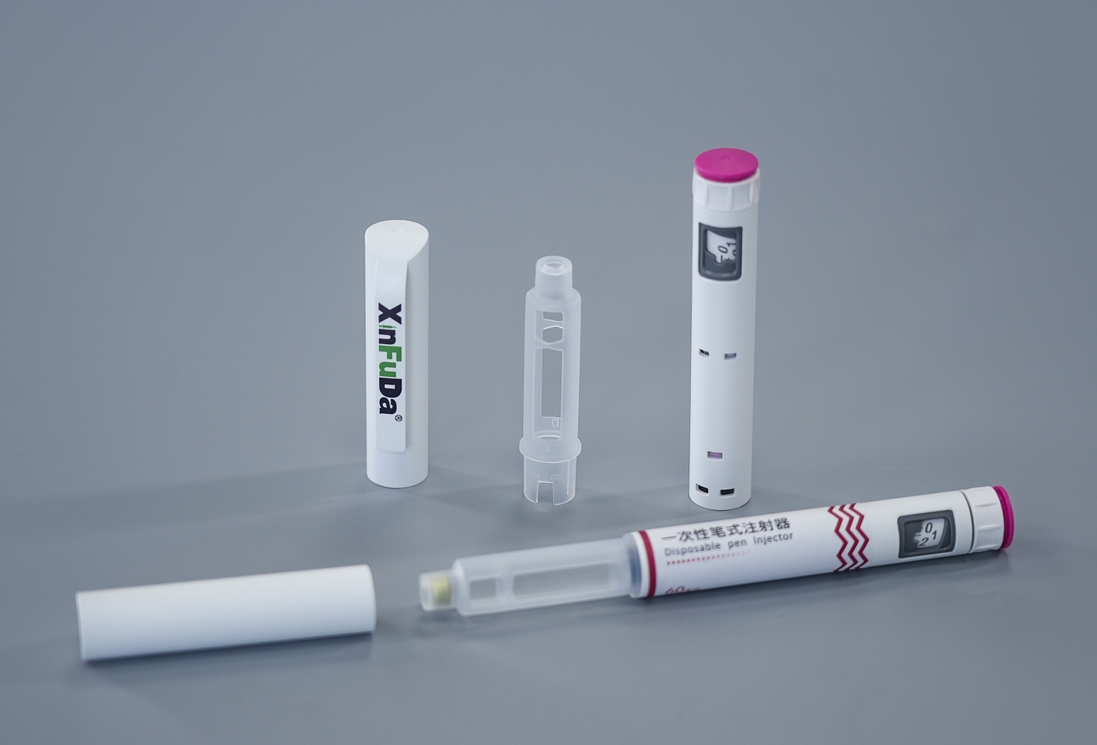

一、活塞驱动机构
活塞驱动机构是注射笔的“机械心脏”，其核心功能是将用户按压按钮的直线运动或旋转运动，通过一套精密机械系统，转化为推动卡式瓶内活塞（柱塞）的直线位移，从而精确排出预定体积的药液。
该机构通常由以下关键子系统构成：
输入接口：按钮或旋钮，接收用户操作力或行程。
传动与转换机构：将输入运动转换为活塞推杆运动的机构，如导螺杆-螺母副、齿轮齿条或凸轮机构。
活塞推杆：直接接触并推动卡式瓶内活塞的杆状部件。
复位机构（如适用）：如弹簧，用于为下一次注射复位。
其中，导螺杆驱动是目前主流且精度潜力最高的方案。其精度核心在于：用户旋转旋钮一定角度，通过导螺杆的螺距（Pitch）转化为螺母及活塞推杆的直线位移，该位移理论上应严格对应设定的给药剂量。
二、核心设计参数的定义与公差分配
剂量精度的设计目标，必须分解并落实到每一个影响最终输出位移的关键设计参数上。
1.一级参数：直接决定理论位移
导螺杆螺距（P）：这是最敏感的参数。螺距定义为螺杆旋转一圈，螺母直线前进的距离。理论给药体积 V = (活塞面积 A) × (螺母位移 S)。而 S = (用户旋转圈数 N) × P。因此，螺距P的微小偏差会直接、线性地影响输出剂量。
活塞直径（D）：卡式瓶内径，决定了活塞面积 A = π(D/2)²。该尺寸通常由卡式瓶标准（如ISO 8367-1）规定，但设计时必须将其作为一个关键输入，并考虑其制造公差。
2.二级参数：影响运动转换效率与一致性
传动系统间隙/背隙：齿轮啮合间隙、螺杆螺母副的轴向间隙会导致“空程”，即初始操作时输入运动未立即转化为输出位移，造成剂量损失。
摩擦系数：活塞与卡式瓶内壁的静/动摩擦系数、传动副间的摩擦系数。摩擦影响操作力，更重要的是，摩擦力的波动会直接导致每次注射时系统变形量的差异，从而影响实际活塞位移。
系统刚度：整个传动链（包括螺杆、推杆、支架）在受力下的弹性变形。注射时，药液阻力会使系统产生微小的压缩或弯曲，这部分“弹性损失”会占用一部分输入位移，导致实际活塞位移小于理论值。
3.公差分配的黄金法则
参数定义必须与公差分配同步进行。需采用最坏情况分析（Worst-Case Analysis） 或统计公差分析（如蒙特卡洛模拟），评估所有参数公差累积后对最终剂量误差的影响。核心原则是：对剂量误差贡献度越大的参数（如螺距P），应分配越严格的公差。
三、早期风险评估：在图纸阶段预见失效
在首个原型制造之前，就应启动系统性的早期风险评估，核心工具是设计失效模式与影响分析（DFMEA）。针对活塞驱动机构的DFMEA应聚焦以下潜在失效模式：
| 潜在失效模式 | 潜在后果 | 潜在起因 | 预防措施 | 探测措施 |
| 剂量输出不足 | 给药量低于设定值，疗效减弱。 | 1. 螺距加工偏小； | 1. 对螺距实施SPC过程控制 | 1. 首件全尺寸检验； |
| 2. 系统刚度不足，弹性变形过大； | 2. 选用高刚度材料，优化结构设计 | 2. 进行系统刚度测试 | ||
| 3. 摩擦阻力过高，导致机构“打滑”或变形 | 3. 优化表面处理，降低摩擦系数 | 3. 进行高/低温下的剂量精度测试。 | ||
| 剂量输出过量 | 给药量高于设定值，安全风险 | 1. 螺距加工偏大； | 1. 严格的螺距公差控制； | 1. 在线自动光学检测螺距 |
| 2. 传动间隙过大，导致“超程”。 | 2. 设计消隙机构（如预紧弹簧）。 | 2. 进行背隙专项测试。 | ||
| 剂量重复性差 | 相同设定下，每次输出剂量波动大 | 1. 摩擦系数不稳定（如润滑不均） | 1. 规定稳定的润滑工艺； | |
| 2. 零件配合一致性差（如孔径变异大）； | 2. 收紧关键配合尺寸公差； | 1. 批次间操作力与剂量精度相关性分析 | ||
| 3. 塑料件蠕变或应力松弛。 | 3. 进行材料长期老化测试筛选。 | 2. 实施统计过程控制（SPC）。 | ||
| 操作力过大或卡滞 | 用户无法完成注射或体验差。 | 1. 摩擦副设计不当； | 1. 进行人机工程学仿真与测试； | 1. 原型阶段操作力测试； |
| 2. 机构干涉； | 2. 进行全行程运动干涉分析。 | 2. 高低温循环后的操作力测试。 | ||
| 3. 润滑失效。 |
除了DFMEA，还应进行故障树分析（FTA），将“剂量超差”作为顶事件，向下逐层分解所有可能导致该事件的硬件、软件和人为因素，确保风险控制网严密无漏。
四、仿真与原型验证闭环
在投入昂贵模具之前，利用现代工程工具进行虚拟验证至关重要。
1.运动学与动力学仿真
使用软件（如ADAMS, Simulink）建立活塞驱动机构的多体动力学模型。输入零件的质量、刚度、摩擦系数等参数，模拟整个注射过程。可以量化评估不同公差、不同摩擦条件下，剂量输出的理论偏差，从而优化公差分配和摩擦副设计。
2.有限元结构分析
对关键承力部件（如导螺杆、推杆、支架）进行有限元分析（FEA），计算其在最大注射阻力下的应力、应变（变形量）。确保强度安全的同时，最小化弹性变形，因为变形是剂量误差的直接来源之一。
3.首轮原型测试的聚焦点
基于仿真结果制造的首批功能原型，测试应聚焦于验证设计假设和识别未建模的风险：
剂量精度基础测试：在标准环境（23°C）下，使用高精度天平（如百万分之一）测量实际输出药液重量，与理论值对比，建立初始精度基线。
系统刚度测试：在推杆末端施加模拟药液阻力的力，测量整个传动链的变形量，验证FEA结果。
极端条件测试：在高温（如40°C）、低温（如4°C）下进行剂量精度和操作力测试。温度变化会显著影响塑料件的尺寸（热胀冷缩）和润滑剂的粘度，是暴露设计弱点的关键场景。

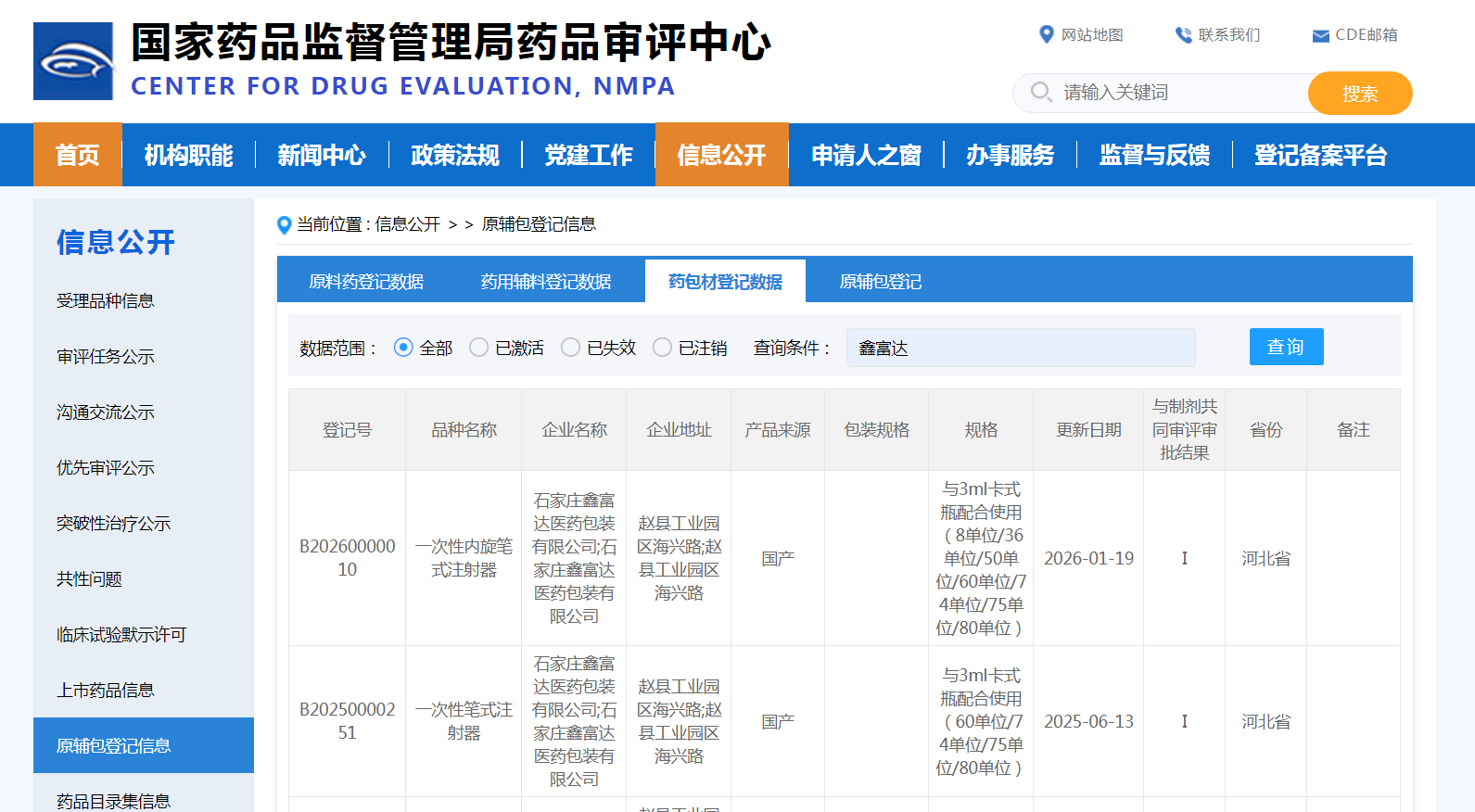

笔式注射器CDE登记号
五、构建面向制造与装配的设计（DFMA）体系
活塞驱动机构的设计应遵循DFMA原则：
简化装配：减少零件数量，设计防错结构，确保传动系统能便捷、正确地组装。
关键特征标识：在图纸上明确标注影响剂量的关键特征（如螺距、关键配合孔径），并在生产线上设置百分百检测工位。
过程能力设计：为关键尺寸设定的公差，必须与供应商或内部制造部门的过程能力（Cpk） 相匹配。要求一个Cpk<1.0的工序达到±0.01mm的公差是不现实的。
剂量精度是一场始于设计桌面的长征。将精度目标分解为螺距、刚度、摩擦系数等一系列可测量、可控制的工程参数，并运用DFMEA、仿真分析和原型测试的组合拳进行早期风险围剿，是确保注射笔从设计蓝图走向市场成功的不二法门。
这要求研发团队不仅是机械设计师，更是系统工程师、风险分析师和概率学家。当每一微米的公差都被审慎定义，每一牛顿的摩擦力都被精确考量，每一处潜在失效都被预先遏制，高精度、高可靠的注射笔产品便水到渠成。这，正是以患者安全为核心的医疗器械开发的最高准则。
